کویل بیرونی کتری فولادی ضد زنگ گرم می شود

کویل بیرونی راکتور فولادی ضد زنگ گرم می شود - دسته کتری راکتور

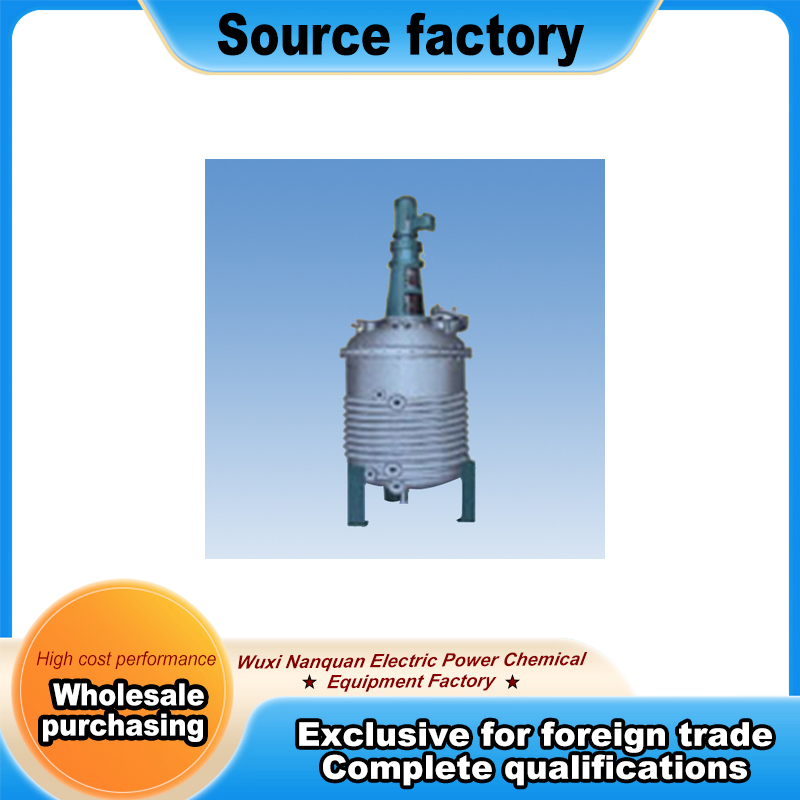

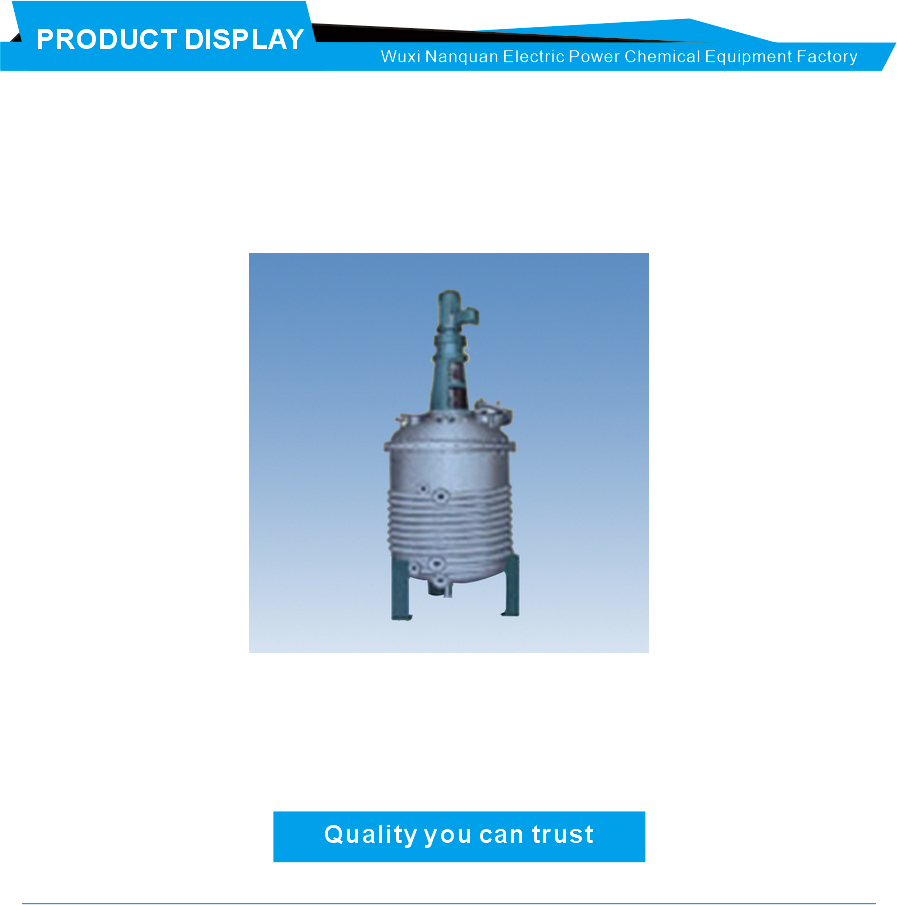

این راکتور فولاد ضد زنگ از یک سیم پیچ گرمایش بیرونی به جای ژاکت معمولی استفاده می کند. این طرح متعلق به رده کتری Reactor است. برای کار در اتمسفر یا فرآیند کم فشار که نیاز به انتقال حرارت خوب دارد ساخته شده است. سیم پیچ بیرونی سطح گرمایش را فراهم می کند در حالی که پوسته بیرونی را برای عایق کاری یا بازرسی در دسترس می گذارد. برای خریدارانی که به یک راکتور فولادی ضد زنگ روکش دار نیاز دارند، این واحد عملکرد مشابهی را با پیکربندی سیم پیچ متفاوت ارائه می دهد. به عنوان یک مخزن انحلال فشار بالا رتبه بندی نمی شود زیرا هیچ رتبه بندی فشاری ذکر نشده است. پوشش داخلی را می توان برای مطابقت با استانداردهای مخزن مخلوط با روکش شیشه ای در زمانی که مقاومت در برابر خوردگی مورد نیاز است مشخص کرد.

جدول فنی هشت سایز از 50OL تا 20000OL را فهرست کرده است. علامت OL احتمالاً میزان اسمی لیتر را نشان می دهد. ظرفیت های واقعی کمی بیشتر از ظرفیت اسمی است. برای 50OL ظرفیت واقعی 550 لیتر است. برای 20000OL ظرفیت واقعی 22000 لیتر است. قطر پوسته از 900 میلی متر در کوچکترین واحد تا 2400 میلی متر در بزرگترین واحد متغیر است. مساحت انتقال حرارت کویل بیرونی از 2.438 متر مربع برای واحد 550 لیتری شروع می شود و برای واحد 22000 لیتری به 101.679 متر مربع می رسد. منطقه انتقال حرارت کویل داخلی نیز از 2 متر مربع تا 13.8 متر مربع ارائه شده است.

قدرت موتور از 2.2 کیلووات برای واحد 550 لیتری شروع می شود، سپس 4 کیلووات برای 1100 لیتر و 1650 لیتر، سپس 5.5 کیلووات برای 2200 لیتر، سپس 7.5 کیلو وات برای 3300 لیتر، سپس 15 کیلو وات برای 6600 لیتر، سپس 22 کیلو وات برای 11000 لیتر و در نهایت برای 22 کیلو وات برای 110200 لیتر و در نهایت برای 2 کیلو وات. سازنده خاطرنشان می کند که برای سرعت های هم زدن بالاتر از 160 دور در دقیقه یک موتور با سرعت متغیر استفاده می شود. محدوده سرعت متغیر 0 تا 1250 دور در دقیقه است. این به کاربر اجازه می دهد تا شدت اختلاط را بر اساس ویسکوزیته دسته ای و مرحله فرآیند تنظیم کند. سرعت ثابت زیر 160 دور در دقیقه ممکن است ارائه شود اما جدول آن مقادیر را مشخص نکرده است.

مناطق کاربرد شامل سنتز شیمیایی و ترکیب محصول در جایی که حرارت خارجی کافی است می باشد. طراحی سیم پیچ دوتایی هر دو سیم پیچ داخلی و خارجی سطح انتقال حرارت را در مقایسه با یک سیم پیچ یا ژاکت معمولی افزایش می دهد. این می تواند زمان گرمایش دسته ای را برای همان حجم ظرف کاهش دهد. سیم پیچ بیرونی معمولاً به قسمت بیرونی پوسته جوش داده می شود. بخار یا روغن حرارتی می تواند از طریق سیم پیچ گردش کند. خریداران باید قبل از سفارش، فشار طراحی کویل را با سازنده تایید کنند.

تنظیمات سفارشی در دسترس هستند. سازنده تمام گزینه های ممکن را در این جدول فهرست نمی کند. برای کاربردهای فشار بالا، این راکتور مناسب نیست مگر اینکه مشخص شده و گواهی متفاوتی داشته باشد. برای الزامات پوشش شیشه ای، طراحی سیم پیچ بیرونی ممکن است نیاز به اصلاح داشته باشد زیرا پوشش شیشه ای فقط روی سطح داخلی اعمال می شود. سیم پیچ بیرونی همانطور که مشخص شده است فولاد کربن یا فولاد ضد زنگ باقی می ماند. خریداران باید نوع سیال انتقال حرارت هدف دمای عملیاتی و زمان گرمایش مورد نظر را برای اندازه مناسب ارائه دهند. جدول قدرت همزن در سرعت های متغیر را شامل نمی شود و فقط حداکثر امتیاز موتور را شامل می شود.
