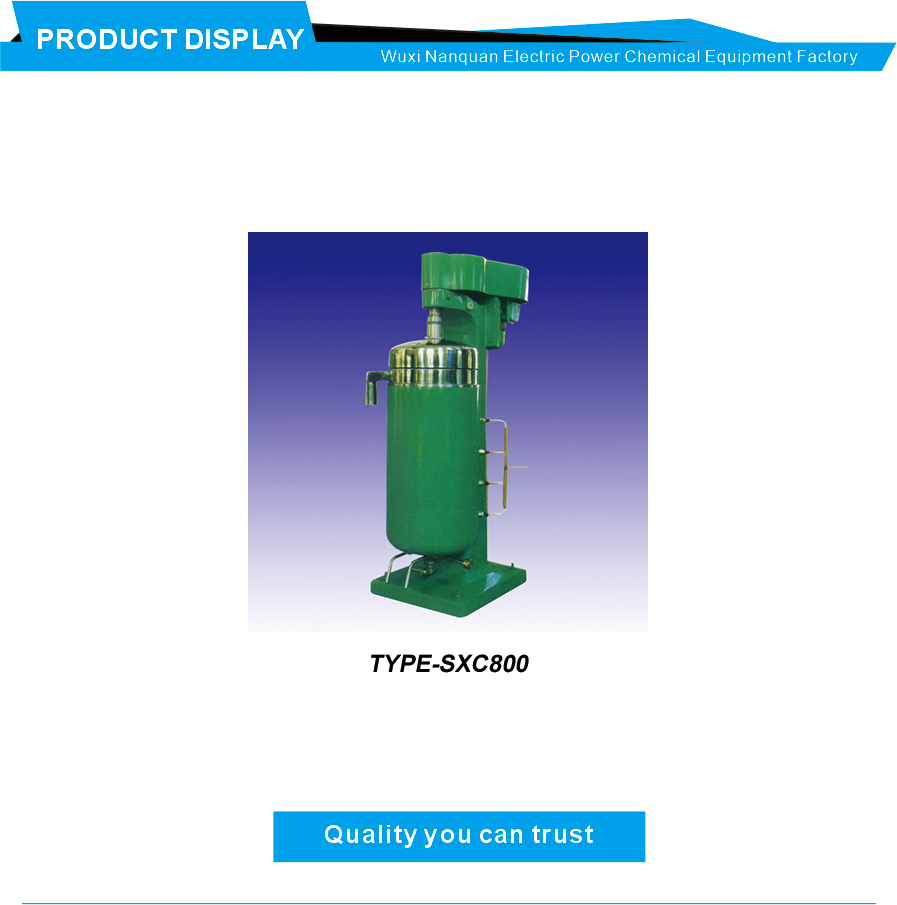

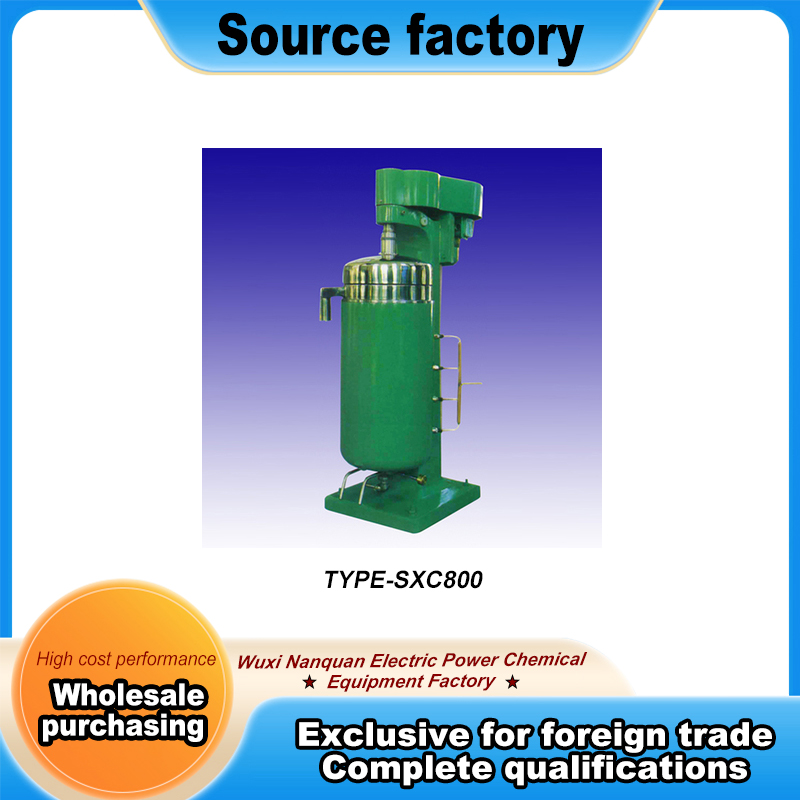

جداکننده لوله ای پرسرعت SXC800

جداکننده لوله‌ای با سرعت بالا – دسته سانتریفیوژ

جداکننده لوله‌ای با سرعت بالا متعلق به دسته سانتریفیوژ است. این دستگاه دارای یک کاسه لوله ای باریک است که با سرعت بسیار بالا می چرخد. طراحی لوله ای یک استخر مایع عمیق با فاصله ته نشینی کوتاه ایجاد می کند. این اجازه می دهد تا حتی ذرات زیر میکرونی از جریان های مایع گرفته شوند. جداکننده به طور گسترده برای شفاف کردن مایعات حاوی جامدات بسیار ریز استفاده می شود. این دستگاه موادی را که از فیلترهای معمولی یا سانتریفیوژهای صفحه عبور می کنند، کنترل می کند. سرعت چرخش بالا نیروهای گریز از مرکز را هزاران بار قوی تر از گرانش ایجاد می کند. این نیروها ذرات ریز را به سمت دیواره کاسه می کشند در حالی که مایع شفاف به سمت تخلیه بالایی جریان دارد. دستگاه در طول چرخه تغذیه به طور مداوم کار می کند. مواد جامد روی دیواره کاسه جمع می شوند و با باز شدن کاسه به صورت دستی خارج می شوند. این طراحی برای کاربردهایی که حجم جامد در هر دسته نسبتاً کم است مناسب است.

ساختار جداکننده لوله ای شامل یک کاسه عمودی است که از یک دوک انعطاف پذیر آویزان شده است. اسپیندل به یک سیستم درایو متصل می شود که کاسه را به سرعت بالا می رساند. کاسه نسبت به طول آن باریک است. این شکل فاصله ته نشینی شعاعی کوتاهی را فراهم می کند که زمان لازم برای رسیدن ذرات به دیوار را کاهش می دهد. مایع از طریق یک نازل تغذیه در ته کاسه وارد می شود. همانطور که از طریق کاسه به سمت بالا حرکت می کند به سرعت کاسه می رسد. مایع شفاف شده در بالا از طریق یک سد تخلیه سرریز می شود. مواد جامد روی دیواره داخلی جمع می شوند و پس از توقف دستگاه خارج می شوند. کاسه با برداشتن درپوش بالایی و بیرون کشیدن مواد جامد یا شستن آنها باز می شود.

جداکننده لوله ای فاکتورهای جداسازی را بسیار بالاتر از سانتریفیوژهای معمولی به دست می آورد. فاکتورهای جداسازی معمولی بسته به قطر و سرعت کاسه از 13000 تا 17000 متغیر است. این نیروی G بالا امکان جداسازی ذرات کوچک به اندازه 0.1 میکرون را فراهم می کند. این دستگاه غلظت خوراک را از بسیار رقیق تا حدود 5 درصد حجمی جامد کنترل می کند. بارهای جامد بالاتر نیاز به تمیز کردن مکرر دارند. حجم کاسه نسبتاً کم است که مقدار مواد جامد قابل جمع شدن قبل از تمیز کردن را محدود می کند. به همین دلیل جداکننده‌های لوله‌ای برای صیقل کاری که محتوای جامد کم است، بهترین کار را دارند. کیفیت مایع شفاف شده با سطوح کدورت اغلب کمتر از روش های فیلتراسیون استاندارد عالی است.

مشخصات فنی جداکننده های لوله ای بسته به مدل متفاوت است. قطر کاسه معمولاً از 105 میلی متر تا 150 میلی متر متغیر است. نسبت طول به قطر تقریباً 5 به 1 است. سرعت کاسه از 15000 دور در دقیقه در قطرهای بزرگتر تا 20000 دور در دقیقه در قطرهای کوچکتر متغیر است. ضریب جداسازی بسته به قطر و سرعت به 13000 تا 20000 می رسد. ظرفیت انتقال مایع از 500 لیتر در ساعت تا 5000 لیتر در ساعت متغیر است. ظرفیت به غلظت جامدات اندازه ذرات و شفافیت مورد نیاز بستگی دارد. قدرت موتور از 1.5 کیلو وات تا 7.5 کیلو وات متغیر است. وزن دستگاه بین 300 کیلوگرم تا 800 کیلوگرم است. ارتفاع کلی بین 1200 میلی متر تا 2000 میلی متر است. رد پای دستگاه معمولاً کمتر از یک متر مربع است.

جداکننده لوله ای با تمام قطعات خیس شده از فولاد ضد زنگ ساخته شده است. درجه 304 یا 316 بسته به الزامات برنامه استاندارد است. کاسه برای تعادل در سرعت های بالا به دقت ماشین کاری شده است. اسپیندل انعطاف پذیر است تا کاسه در حین کار در مرکز قرار گیرد. بلبرینگ ها به طور ویژه برای خدمات با سرعت بالا طراحی شده اند. تسمه محرک موتور را به اسپیندل متصل می کند. یک محفظه برای ایمنی قطعات چرخان را احاطه کرده است. نازل تغذیه و سد تخلیه برای بهینه سازی عملکرد برای مایعات مختلف قابل تنظیم هستند. حذف جامدات مستلزم توقف دستگاه جداسازی کاسه و تمیز کردن دستی داخلی است. این بسته به اندازه کاسه و ویژگی های جامد معمولاً 15 تا 30 دقیقه طول می کشد.

عملیات جداکننده لوله ای با مونتاژ کاسه تمیز آغاز می شود. کاسه روی دوک قرار می گیرد و محکم می شود. اتصالات تغذیه و تخلیه متصل هستند. موتور روشن می شود و کاسه را به سرعت کامل می رساند. مایع خوراک از پایین وارد می شود. ترشحات مایع شفاف در بالا. اپراتور شفافیت تخلیه را کنترل می کند. هنگامی که مواد جامد به حدی می رسند که شفافیت کاهش می یابد، خوراک متوقف می شود. ماشین مجاز است تا توقف کند یا از ترمز استفاده کند. کاسه برداشته شده و برای تمیز کردن باز می شود. مواد جامد حذف شده برای دفع یا پردازش بیشتر جمع آوری می شوند. کاسه تمیز شده برای چرخه بعدی دوباره مونتاژ می شود. کل زمان چرخه به غلظت مواد جامد خوراک بستگی دارد. جامدات کم باعث می شود زمان طولانی تری بین تمیز کردن ها انجام شود.

کاربردهای جداکننده لوله‌ای شامل صنعت داروسازی برای شفاف‌سازی واکسن‌های آنتی‌بیوتیک و فرآورده‌های خونی است. در بیوتکنولوژی، بقایای سلولی را از آبگوشت های تخمیر جدا می کند. در صنایع شیمیایی ریز کاتالیست را از محصولات واکنش حذف می کند. این دستگاه رزین های پلیمری و مواد شیمیایی ویژه را شفاف می کند. در صنایع غذایی، آب میوه ها، روغن های گیاهی و شراب را شفاف می کند. جداکننده لوله ای سلول های مخمر را از آبجو و شراب حذف می کند. روغن های خوراکی را قبل از بسته بندی شفاف می کند. در تولید اسانس آب و ذرات ریز را از فاز روغن جدا می کند. در آزمایشگاه‌ها و کارخانه‌های آزمایشی، جداکننده لوله‌ای، دسته‌های کوچکی از محصولات با ارزش بالا را پردازش می‌کند. ضریب جداسازی بالا آن را برای کاربردهای پولیش که فیلترهای معمولی نمی توانند شفافیت مورد نیاز را به دست آورند، مناسب می کند.

جداکننده لوله ای چندین مزیت برای جداسازی ذرات ریز ارائه می دهد. نیروی G بالا ذراتی را جذب می کند که از کاغذ فیلتر یا غشا عبور می کنند. هیچ رسانه فیلتری مورد نیاز نیست، بنابراین هیچ هزینه تعویض یا مشکلی برای دفع وجود ندارد. تمیز کردن دستگاه بین دسته ها آسان است. ردپای کوچک در فضاهای تولید تنگ جا می گیرد. ساختار فولاد ضد زنگ در برابر خوردگی مقاوم است و استانداردهای بهداشتی را رعایت می کند. طراحی ساده دارای قطعات متحرک کمی است که نیازهای تعمیر و نگهداری را کاهش می دهد. این دستگاه در مقایسه با سایر سانتریفیوژهای پرسرعت با سطوح نویز کم کار می کند. جداکننده لوله ای یک انتخاب استاندارد برای شفاف سازی فوق العاده خوب در صنایع مختلف است.
