کتری راکتور فولاد ضد زنگ گرمایش الکتریکی

راکتور فولاد ضد زنگ گرمایش الکتریکی – دسته کتری راکتور

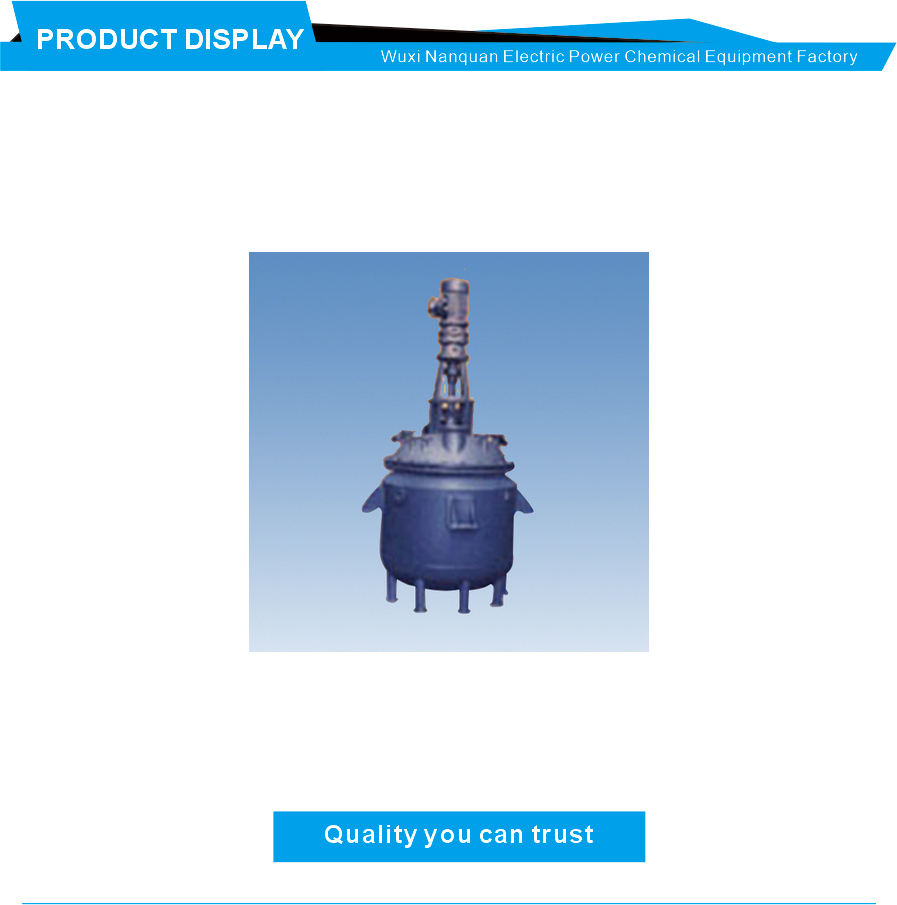

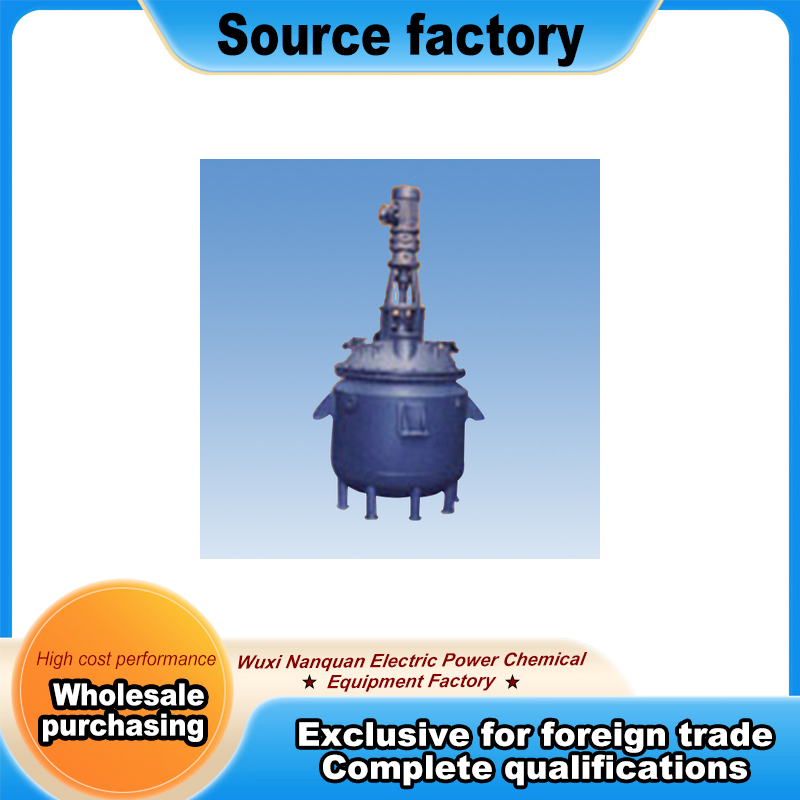

این راکتور گرمایش الکتریکی فولاد ضد زنگ از یک روکش روغن به عنوان واسطه انتقال حرارت استفاده می کند. عناصر گرمایش الکتریکی روغن داخل ژاکت را گرم می کنند و سپس روغن دیواره داخلی رگ را گرم می کند. این واحد متعلق به دسته کتری رآکتور است. برای مکان هایی که دیگ بخار یا بخاری روغن حرارتی ندارند مناسب است. طراحی شبیه به یک راکتور فولادی ضد زنگ روکش دار است اما با گرمایش الکتریکی به جای گردش بخار یا روغن حرارتی. این راکتور به عنوان یک مخزن انحلال فشار بالا رتبه بندی نمی شود زیرا هیچ فشار کاری ذکر نشده است. در صورت نیاز برای سرویس خورنده، می‌توان روکش داخلی را مطابق با مشخصات مخزن مخلوط با روکش شیشه‌ای سفارش داد.

جدول فنی 14 سایز از 30 لیتر تا 10000 لیتر را پوشش می دهد. قدرت گرمایش الکتریکی در مضرب عناصر 2 کیلو وات 3 کیلووات 4 کیلووات یا 5 کیلووات مرتب شده است. برای واحدهای 30 لیتری و 50 لیتری، سه عنصر 2 کیلوواتی هر کدام مجموعاً 6 کیلو وات می دهند. برای واحدهای 100 لیتری 200 لیتری و 300 لیتری، شش عنصر 2 کیلووات یا 3 کیلووات، مجموعاً 12 کیلووات یا 18 کیلووات می دهند. برای 500 لیتر، 9 عنصر 4 کیلوواتی در مجموع 36 کیلووات می دهند. برای 1000 لیتر، دوازده عنصر 4 کیلوواتی، مجموعاً 48 کیلووات را می دهد. برای 2000 لیتر تا 4000 لیتر، پانزده المان 4 کیلوواتی در مجموع 60 کیلو وات می دهد. برای 5000 لیتر، هجده المان 5 کیلوواتی در مجموع 90 کیلووات می دهد. برای 6000 لیتر تا 10000 لیتر، جدول مقادیر توان الکتریکی را نشان نمی دهد.

قطر ظرف داخلی از 350 میلی متر برای 30 لیتر شروع می شود و به 2400 میلی متر برای 10000 لیتر افزایش می یابد. قطر ژاکت از 550 میلی متر شروع می شود و تا 2800 میلی متر افزایش می یابد. حجم روکش روغنی از 50 لیتر در واحد 30 لیتری تا 2400 لیتر در واحدهای 8000 لیتری و 10000 لیتری متغیر است. ابعاد خارجی برای هر اندازه با ارتفاع کلی از 1900 میلی متر تا 4900 میلی متر ارائه شده است. وزن از 250 کیلوگرم در واحد 30 لیتری تا 7050 کیلوگرم در واحد 10000 لیتری متغیر است.

همه واحدها از کاهنده های سری M استفاده می کنند. M2 برای 30 لیتر M3 برای 50 لیتر M4 برای 100 لیتر تا 300 لیتر M6 برای 500 لیتر M8 برای 1000 لیتر تا 3000 لیتر M10 برای 4000 لیتر تا 6000 لیتر و M12 برای 8000 لیتر و 10000 لیتر. سرعت هم زدن در تمام سایزها روی 85 دور در دقیقه ثابت شده است. قدرت موتور از 0.55 کیلووات تا 18.5 کیلووات متغیر است. کوچکترین واحد 30 لیتری 0.55 کیلو وات مصرف می کند. بزرگترین واحد 10000L از 18.5 کیلو وات استفاده می کند. همه سرعت ها ثابت هستند نه متغیر. برای کاربردهایی که به سرعت های متفاوتی نیاز دارند، سازنده باید چیدمان درایو متفاوتی را ارائه دهد.

حوزه های کاربردی شامل کارخانه های آزمایشی سنتز مواد شیمیایی دسته ای کوچک تا متوسط ​​و تولید که در آن گرمایش الکتریکی ترجیح داده می شود. ژاکت روغن در صورت کارکرد صحیح، گرمایش یکنواخت را بدون نقاط داغ محلی فراهم می کند. خریداران باید دمای کار و زمان گرمایش مورد نظر را مشخص کنند. این جدول شامل حداکثر فشار کاری یا حداکثر دمای کاری نیست. اینها باید بر اساس مدل خاص از سازنده درخواست شود. برای کاربردهای فشار، این راکتور ممکن است بدون تایید مناسب نباشد. برای نسخه های با روکش شیشه ای، چیدمان عنصر گرمایش باید از نظر سازگاری بررسی شود.
