میکسر مخروطی مارپیچی دوبل

میکسر مخروطی مارپیچی دوبل - تجهیزات اختلاط و فیلتراسیون خشک کردن

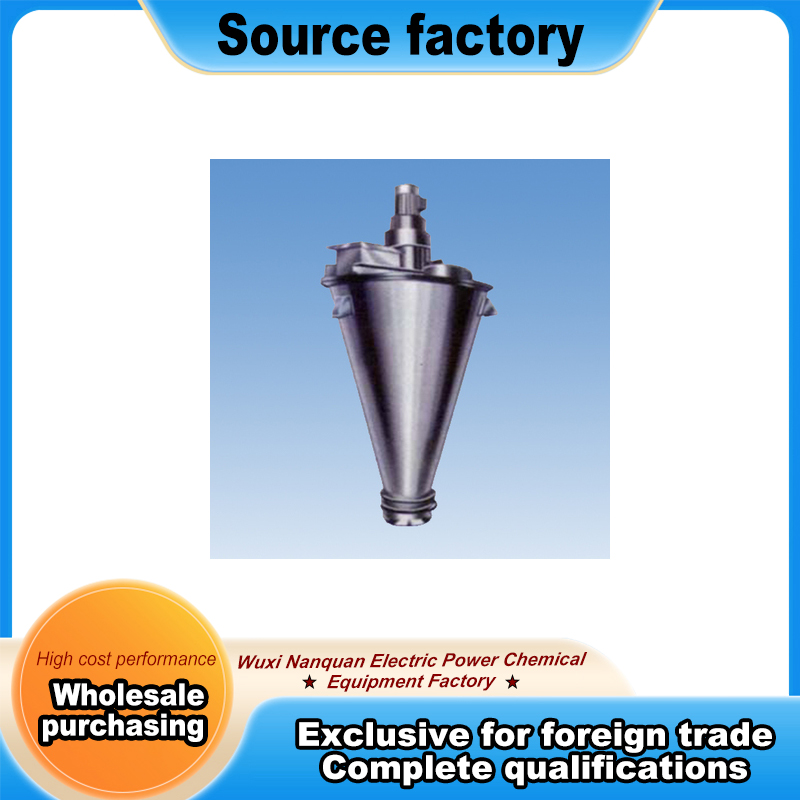

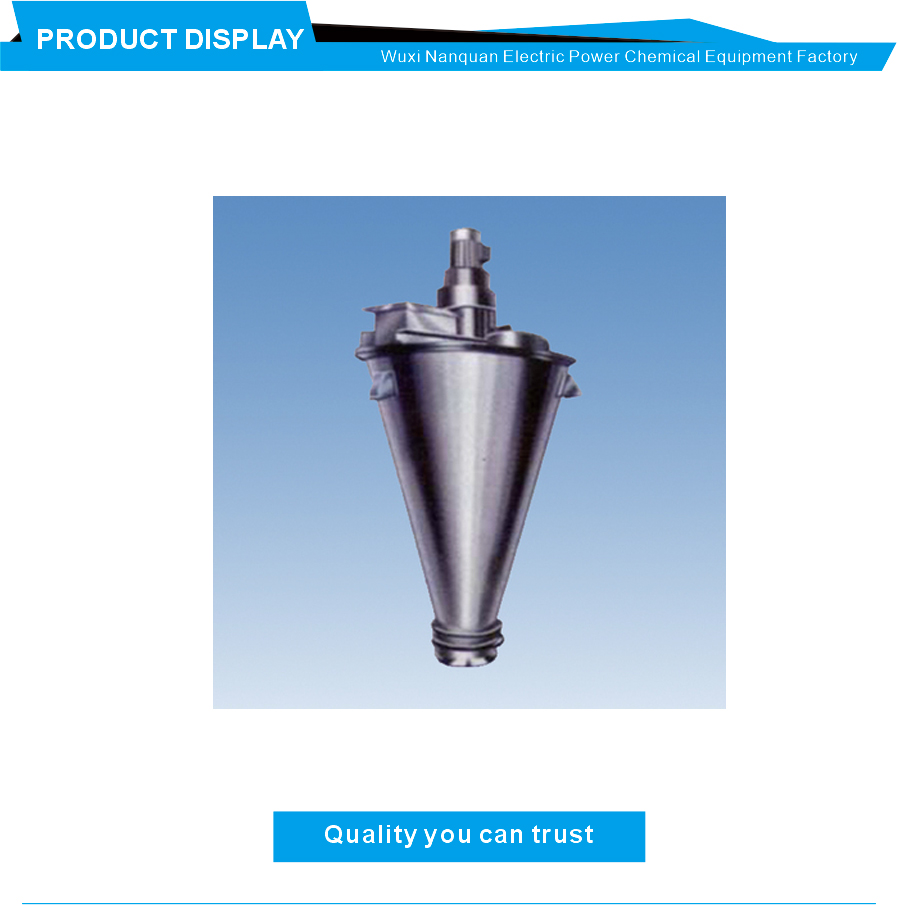

میکسر مخروطی مارپیچ دوبل سری SHJ در دسته تجهیزات اختلاط و فیلتراسیون خشک کن قرار می گیرد. این طبقه بندی شامل خشک کن خلاء برای عملیات خشک کردن خلاء است. همچنین شامل گرانول کننده میکسر برشی بالا برای دانه بندی مرطوب و اختلاط با شدت بالا است. محفظه فیلتر کارتریج یک دستگاه فیلتر جداگانه برای جداسازی جامدات مایع است. این مخلوط کن مخروطی مارپیچ دوبل SHJ یک دستگاه مخلوط کن است که برای پودر خشک و مواد دانه ای طراحی شده است. ظرف مخروطی دارای دو پیچ مخلوط مارپیچی است که حول محور مخروط می چرخند و در عین حال روی محورهای خود می چرخند. این حرکت دوگانه اختلاط کامل را در کل حجم ظرف بدون مناطق مرده ایجاد می کند.

جدول فنی پنج مدل از SHJ200 تا SHJ4000 را پوشش می دهد. شماره مدل حجم کل را بر حسب لیتر نشان می دهد. حجم کل SHJ200 0.2 متر مکعب است. حجم کل SHJ4000 4 متر مکعب است. ظرفیت تولید در هر دسته از 95 کیلوگرم در SHJ200 تا 1400 کیلوگرم در SHJ4000 متغیر است. ضریب بارگذاری 0.6 تا 0.8 ذکر شده است. این بدان معناست که حجم پر کردن قابل استفاده 60 تا 80 درصد حجم کل ظرف است. محدوده چگالی مواد توصیه شده در جدول مشخص نشده است اما ضریب بارگذاری برای اکثر پودرها و گرانول های خشک کار می کند. اندازه خوراک مواد می تواند از مش 20 تا مش 250 متغیر باشد. این طیف وسیعی از گرانول های نسبتاً درشت تا پودرهای ریز را پوشش می دهد.

قدرت موتور با اندازه مدل افزایش می یابد. SHJ200 و SHJ500 هر دو از موتورهای 2.2 کیلوواتی استفاده می کنند. SHJ1000 از 4 کیلو وات استفاده می کند. SHJ2000 از 5.5 کیلو وات استفاده می کند. SHJ4000 از 11 کیلو وات استفاده می کند. زمان اختلاط برای همه مدل ها بین 6 تا 10 دقیقه ذکر شده است. این زمان معمولی است که برای دستیابی به ترکیب یکنواخت لازم است. زمان اختلاط واقعی ممکن است بسته به خواص مواد کمی متفاوت باشد. ابعاد خارجی به صورت قطر بر حسب ارتفاع ارائه می شود. قطر SHJ200 890 میلی متر در ارتفاع 1850 میلی متر است. ابعاد SHJ4000 2260 در 4210 میلی متر است. وزن دستگاه از 600 کیلوگرم در SHJ200 تا 3000 کیلوگرم در SHJ4000 متغیر است. توجه داشته باشید که جدول 300 کیلوگرم را برای SHJ4000 نشان می دهد، اما به نظر می رسد این اشتباه تایپی باشد زیرا SHJ2000 کوچکتر 1800 کیلوگرم وزن دارد.

طراحی مارپیچ دوگانه، اختلاط کارآمد را برای طیف وسیعی از مواد فراهم می کند. دو پیچ مارپیچ حول دیواره مخروطی می چرخند و در عین حال روی محورهای خود می چرخند. این حرکت مواد را از پایین به بالای مخروط می برد. سپس مواد در امتداد دیواره مخروطی به سمت پایین جریان می یابد. این الگوی گردش مداوم تضمین می کند که هر ذره چندین بار در طول هر دسته از منطقه اختلاط عبور کند. شکل مخروطی اجازه تخلیه کامل را از طریق خروجی پایین می دهد. هیچ ماده ای در گوشه ها محبوس نمی شود زیرا مخروط به آرامی به سمت خروجی باریک می شود. این طراحی مناسب برنامه هایی است که نیاز به تغییرات مکرر محصول دارند، جایی که تخلیه کامل مهم است.

از کاربردهای این میکسر می توان به ترکیب پودر دارویی اشاره کرد. کاربردهای صنایع شیمیایی شامل مخلوط کردن رنگدانه های کاتالیزور خشک و پرکننده ها می باشد. کاربردهای صنایع غذایی شامل ترکیب ادویه های آرد و مواد پودری است. سری SHJ مواد با اندازه ذرات از مش 20 تا مش 250 را کنترل می کند. پودرهای ریزتر تا مش 250 به دلیل عمل لیفت ملایم به خوبی مخلوط می شوند. عمل اختلاط برشی کم است که توزیع اندازه ذرات را حفظ می کند. مواد سست شدنی که به راحتی تحت برش زیاد می شکنند برای این دستگاه مناسب هستند. زمان اختلاط 6 تا 10 دقیقه زمان چرخه سریع را برای محیط های تولید فراهم می کند.

انتخاب مدل بستگی به نیازهای اندازه دسته شما دارد. SHJ200 95 کیلوگرم در هر بسته تولید می کند. SHJ500 190 کیلوگرم در هر بسته تولید می کند. SHJ1000 380 کیلوگرم در هر بسته تولید می کند. SHJ2000 720 کیلوگرم در هر بسته تولید می کند. SHJ4000 1400 کیلوگرم در هر بسته تولید می کند. برای حجم های تولید بزرگتر، می توان چندین دسته در روز اجرا کرد. محدوده ضریب بارگذاری 0.6 تا 0.8 امکان انعطاف پذیری را برای مواد با چگالی ظاهری مختلف فراهم می کند. مواد سبک تر ممکن است از انتهای پایین محدوده ضریب استفاده کنند. مواد متراکم تر ممکن است از انتهای بالاتر استفاده کنند. نصب به یک کف ثابت با ارتفاع سقف مناسب برای بلندترین مدل با ارتفاع 4210 میلی متر نیاز دارد. طراحی عمودی نسبت به ظرفیت اختلاط آن ردپای کوچکی را اشغال می کند.

ساختار فولاد ضد زنگ مقاومت در برابر خوردگی و تمیز کردن آسان را فراهم می کند. سطوح داخلی صاف و بدون گوشه های تیز هستند که مواد می توانند در آن جمع شوند. پیچ های مارپیچ برای جدا کردن آسان در هنگام تمیز کردن یا نگهداری طراحی شده اند. سیستم درایو در بالای کشتی نصب شده است و قطعات متحرک را از ناحیه تخلیه دور نگه می دارد. شیر تخلیه پایین اجازه تخلیه سریع و کامل دسته مخلوط را می دهد. برای کاربردهایی که نیاز به عملیات بهداشتی دارند، این طرح با الزامات استاندارد مطابقت دارد. سری SHJ عملکرد قابل اعتمادی را برای کاربردهای پودر خشک و مخلوط دانه ای در صنایع مختلف ارائه می دهد.
