راکتور گرمایش بخار نفت حرارتی

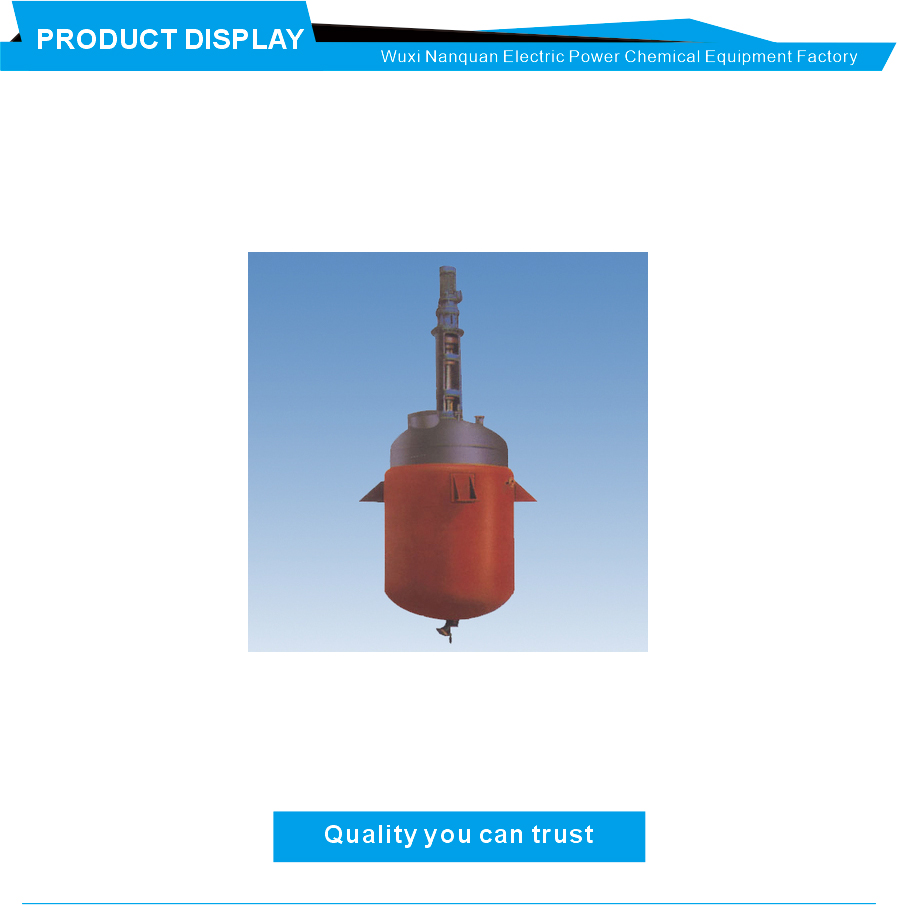

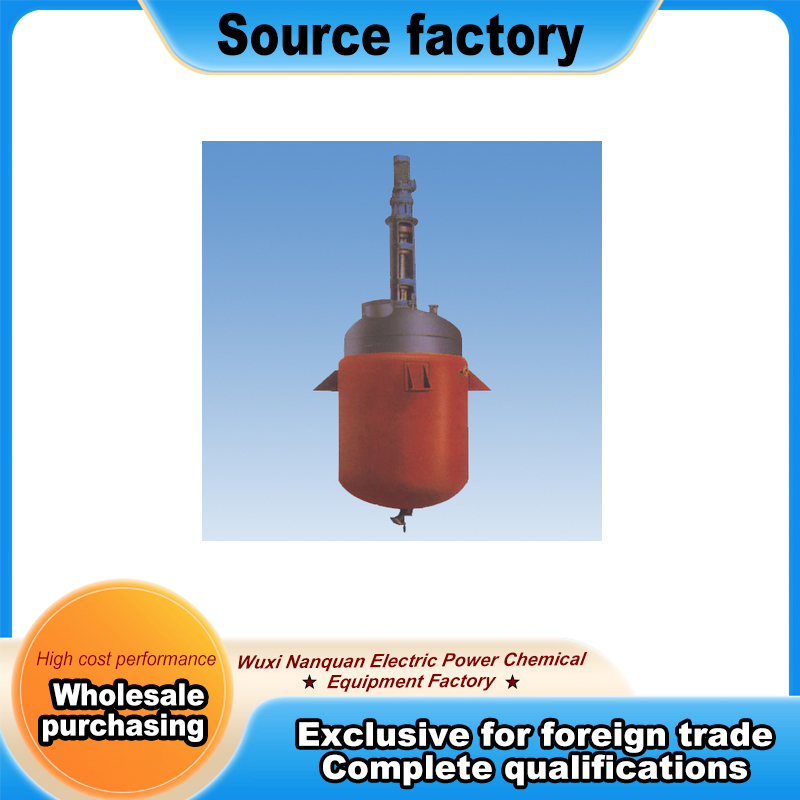

راکتور گرمایش بخار و روغن حرارتی – دسته کتری راکتور

این کتری راکتور برای پردازش دسته ای با بخار یا روغن حرارتی به عنوان محیط گرمایش طراحی شده است. متعلق به رده کتری رآکتور است. بسته به شرایط سرویس، این واحد در ساختار فولاد کربنی یا فولاد ضد زنگ موجود است. کاربردهای معمولی شامل سنتز شیمیایی و تولید رزین است. اجزای اصلی پشتیبانی شامل ویژگی‌های راکتور فولادی ضد زنگ جلیقه‌ای برای وظایف مقاوم در برابر خوردگی و گزینه‌های مخزن اختلاط با روکش شیشه‌ای برای رسانه‌های خاص است که البته در این جدول ذکر نشده است. این طرح همچنین ترتیبات نوع مخزن انحلال فشار بالا را در زمانی که با فشار کاری بالاتر مشخص می شود، در خود جای می دهد.

جدول فنی سایزهای 30 لیتر تا 32000 لیتر را پوشش می دهد. قطر داخلی از 400 میلی متر در واحد 30 لیتری تا 3000 میلی متر در واحد 32000 لیتری متغیر است. قطر ژاکت به نسبت 500 میلی متر تا 3200 میلی متر است. قدرت موتور از 0.6 کیلو وات برای واحدهای کوچک شروع می شود و برای بزرگترین سایز تا 37 کیلووات می رسد. واحدهای کوچک از 30 لیتر تا 2000 لیتر از کاهنده های سری M با سرعت هم زدن ثابت در 60 تا 80 دور در دقیقه استفاده می کنند. واحدهای بزرگتر از 2500 لیتر تا 8000 لیتر از کاهنده های سیکلوئیدی سری BLB استفاده می کنند. سرعت ها از 63 دور در دقیقه تا 100 دور در دقیقه متغیر است. واحد 32000L از کاهنده BLB450-11-45 با محدوده سرعت 50 تا 100 دور در دقیقه استفاده می کند.

انتخاب روش گرمایش به حجم ظرف بستگی دارد. گرمایش گردش روغن حرارتی برای واحدهای 500 لیتری و بالاتر توصیه می شود. گرمایش بخار برای همه اندازه‌ها کار می‌کند، اما از خریدار می‌خواهد حداکثر فشار کاری حداکثر دمای کاری و محیط کاری را در زمان سفارش مشخص کند. سازنده اشاره می کند که سایر مشخصات ویژه را می توان در صورت درخواست به طور جداگانه طراحی کرد. این یک استاندارد خارج از خط تولید قفسه برای صادرات بدون تبادل مشخصات مناسب نیست.

خریداران باید قبل از سفارش، پارامترهای عملیاتی را ارائه دهند. اینها شامل دمای کاری فشار کاری مطلوب و محیط شیمیایی است. این تجهیزات شامل دستگاه های کاهش فشار داخلی نمی شود مگر اینکه مشخص شده باشد. نصب نیاز به اتصال سیستم گرمایش خارجی برای تامین روغن حرارتی یا بخار دارد. ژاکت فقط برای گرمایش غیر مستقیم طراحی شده است. گرمایش مستقیم با شعله پشتیبانی نمی شود. هم زدن توسط یک کاهنده نصب شده در بالا که یک پیکربندی پروانه استاندارد را هدایت می کند، ارائه می شود. نوع پروانه در جدول مشخص نشده است و باید بر اساس ویسکوزیته و وظیفه اختلاط با سازنده تایید شود.

برای ساخت و ساز فولاد کربنی، کمک هزینه خوردگی باید برای محیط خاص در نظر گرفته شود. ساختار فولاد ضد زنگ مقاومت بهتری در برابر مواد شیمیایی تهاجمی دارد اما با هزینه بالاتر. واحد 32000L به طور قابل توجهی بزرگتر است و به فونداسیون تقویت شده و فاصله سقف بالاتر نیاز دارد. جوشکاری و مونتاژ میدانی ممکن است برای چنین حجم های بزرگی مورد نیاز باشد زیرا حمل یک کشتی تک تکه ممکن است امکان پذیر نباشد. سازنده طراحی سفارشی را برای حجم های خارج از محدوده ذکر شده ارائه می دهد. داده های عملکردی مانند ضریب انتقال حرارت و زمان گرمایش در این جدول ارائه نشده است. خریداران باید اینها را به طور جداگانه بر اساس محیط خاص و دمای هدف خود درخواست کنند.
