تجهیزات استخراج و تغلیظ بارش الکل برای پردازش TCM

خط کامل تجهیزات استخراج و تغلیظ بارش الکل برای پردازش TCM راه حل های جامعی را برای تأسیسات تولید طب سنتی چینی ارائه می دهد. مخزن بارش الکل سری JC به طور خاص برای عملیات بارش الکل طراحی شده است که به عنوان تبادل حلال یا الکلیز نیز شناخته می شود. این تجهیزات محلول های غلیظ از جوشانده های آب TCM را برای انجماد یا رسوب الکل در دمای اتاق پردازش می کند. مخزن از فولاد ضد زنگ ساخته شده است و دارای سطوح داخلی صیقلی برای خلوص محصول و تمیز کردن آسان است. یک ژاکت در اطراف مخزن کنترل دقیق دما را در طول فرآیند بارش امکان پذیر می کند. برای راحتی اپراتور، پانل کنترل جدا از بدنه مخزن نصب شده است. دو مدل برای برآوردن نیازهای مختلف تولید در دسترس است: مدل A با تخلیه سرباره پنوماتیک و مدل B با تخلیه سرباره دریچه توپ. این تجهیزات همچنین از عملیات بارش آب برای مایعات غلیظ پس از استخراج اتانول پشتیبانی می کند.

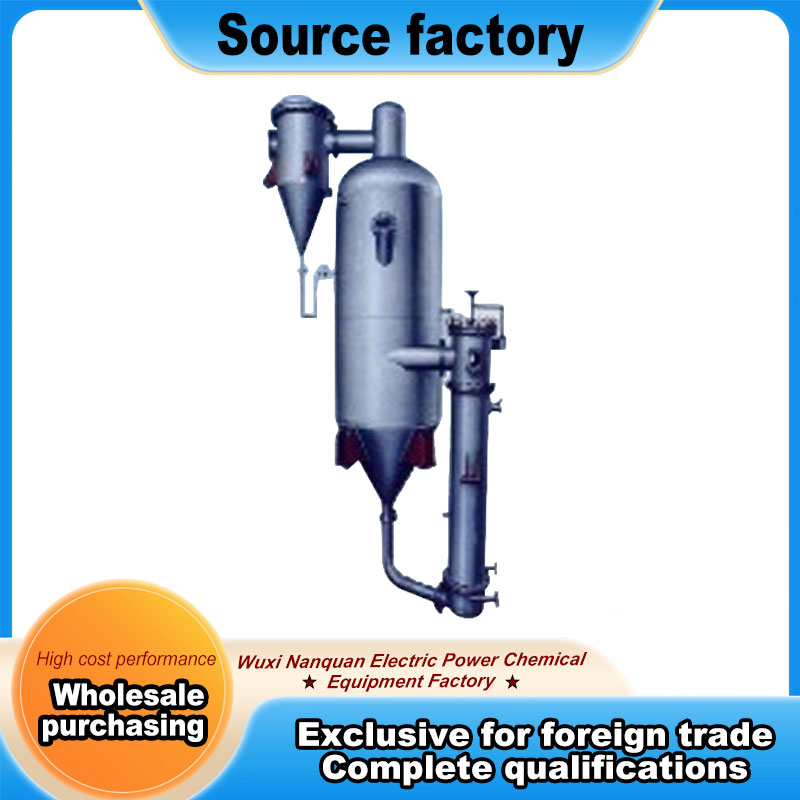

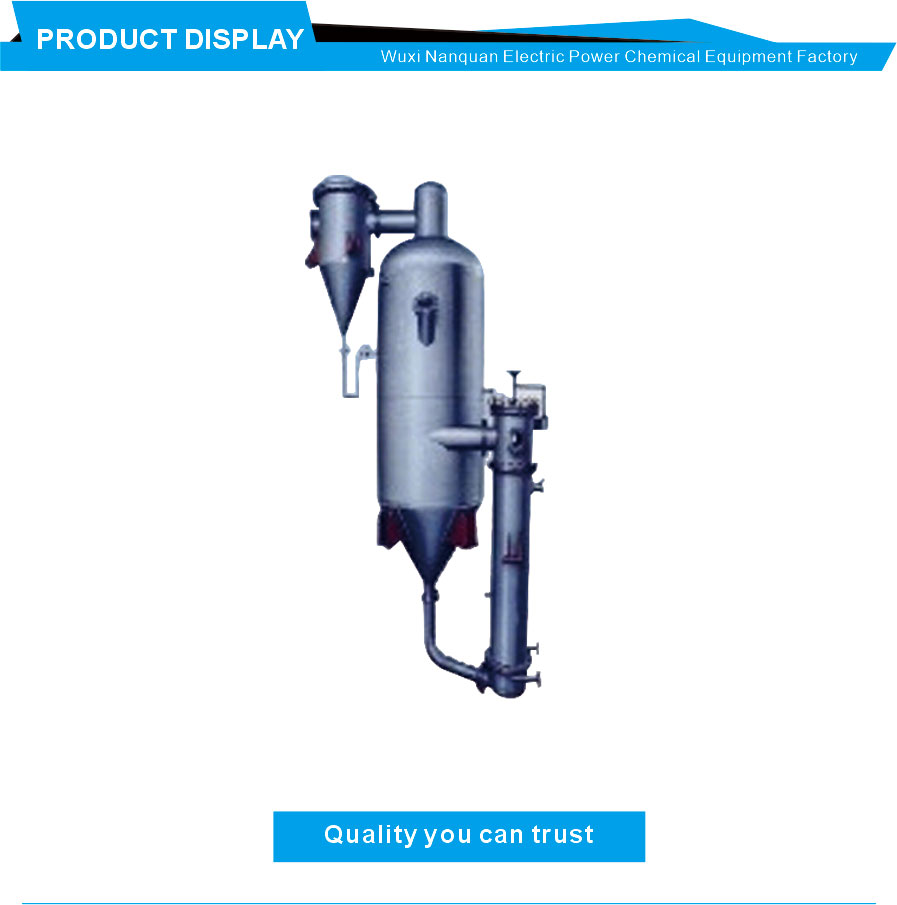

تغلیظ دو اثره سری WZ11 500-2000 قابلیت بازیابی الکل را در کنار غلظت کارآمد فراهم می کند. با استفاده از تبخیر همزمان دو اثر، تجهیزات از بخار ثانویه تولید شده در طول فرآیند استفاده می کنند. این طراحی مصرف انرژی را در مقایسه با واحدهای تک اثر تقریباً 50 درصد کاهش می دهد. این تجهیزات با گرمایش خارجی، گردش طبیعی و فشار منفی خلاء کار می کند. ماده مایع در طول فرآیند غلظت در یک محیط کاملاً مهر و موم شده باقی می ماند و یکپارچگی محصول را حفظ می کند. تمام قطعاتی که با مایع تماس می گیرند از فولاد ضد زنگ مطابق با استانداردهای GMP برای تولید دارو ساخته شده اند. بخاری و اواپراتور دارای عایق خارجی با روکش فولادی ضد زنگ برای کارایی حرارتی و زیبایی کارگاهی هستند. این سری به ویژه برای غلظت خلاء دمای پایین مواد حساس به حرارت از جمله TCM و سایر محصولات حساس به دما مناسب است.

خانواده تجهیزات استخراج از سه واحد مکمل تشکیل شده است: واحد استخراج الکل نوع CD، مخزن استخراج چند منظوره نوع A و مخزن استخراج دینامیکی نوع F. واحد CD استخراج رفلاکس حرارتی دینامیکی، غلظت خلاء، و بازیابی حلال را در یک سیستم مهر و موم شده یکپارچه می کند، و امکان استخراج و غلظت مداوم را فراهم می کند که در آن بخار حلال از مرحله غلظت متراکم شده و به مخزن استخراج برگشت می یابد. نوع A و نوع F از طیف وسیعی از فرآیندهای استخراج از جمله جوشانده آب، خیساندن گرم، رفلاکس حرارتی، استخراج معطر، بازیافت حلال، گردش اجباری، و استخراج چند مخزن با جریان مخالف پشتیبانی می‌کنند که همگی با عملیات خلاء در دسترس هستند. نوع F علاوه بر این، همزن مکانیکی را در طول چرخه استخراج برای انتقال جرم افزایش می دهد. این مدل‌ها در پیکربندی‌های مختلف موجود هستند: CD با استوانه مستقیم، A با مخروط شیبدار، و F با همزن پویا، که به کاربران امکان می‌دهد بر اساس نیازهای فرآیند خاص انتخاب کنند. این واحدها به عنوان تجهیزات کلیدی استخراج ، عملکرد ثابتی را در برنامه‌های مختلف پردازش TCM ارائه می‌کنند.

مخزن رفلاکس کاهش فشار خلاء نوع ZN1، متمرکز کننده جدید نوع ZN C و متمرکز کننده فشار کاهش یافته خلاء نوع ZN2 تبخیر را در خلاء برای کاربردهای مختلف فراهم می کند. واحد ZN1 به عنوان یک تبخیرکننده جهانی برای آب، الکل و محلول‌های حلال آلی عمل می‌کند، استخراج رفلاکس حرارتی TCM، غلظت، بازیابی الکل، تقطیر روغن فرار و بازیابی الکل باقی مانده را انجام می‌دهد. مدل ZN C دارای بخش جداسازی سیلندر گسترده با کندانسور افقی شیبدار است و از یک ژاکت حرارتی دو مرحله ای یا سه مرحله ای استفاده می کند. هنگامی که سطح مایع پایین است، بخش گرمایش بالایی را می توان برای جلوگیری از گرم شدن بیش از حد دیواره خشک، خاموش کرد. طراحی ته مخروطی آن تخلیه کامل مایع غلیظ بدون باقیمانده را تضمین می کند. نوع ZN2 برای استخراج رفلاکس حرارتی مواد فعال از گیاهان استفاده می‌شود و می‌توان آن را برای غلظت خلاء، نفوذ الکل و بازیابی الکل تغییر داد، که انعطاف‌پذیری را برای سناریوهای مختلف تولید ارائه می‌دهد. این واحدها به طور موثر به عنوان سیستم های جداکننده مایع در طول مراحل بازیافت الکل و بازیافت حلال عمل می کنند و از جداسازی کارآمد اجزای ارزشمند اطمینان حاصل می کنند.

متمرکز کننده گردش خارجی نوع WZN دارای یک محفظه تبخیر با ژاکت های بخار دو مرحله ای است که به ژاکت بالایی یا پایینی اجازه می دهد بسته به سطح مایع برای گرمایش بخار استفاده شود. این طراحی امکان تولید عصاره های با وزن مخصوص بالاتر را در مقایسه با واحدهای استاندارد فراهم می کند. مایع از طریق یک حلقه گرمایش خارجی خارج از بدنه مخزن اصلی حرکت می کند: یک پمپ مایع را از پایین می کشد، آن را از طریق یک مبدل حرارتی فشار می دهد و مایع گرم شده را به مخزن برمی گرداند. این الگوی گردش، گرمای بیش از حد موضعی را کاهش می دهد و برای کنسانتره های غلیظ تر که به راحتی جریان نمی یابند، به طور موثر عمل می کند. این واحد اندازه‌های دسته‌ای را انجام می‌دهد که با واحدهای استخراج نوع WZ11 و F مطابقت دارد، و آن را به عنوان یک مرحله پردازش پایین دستی مناسب می‌کند. در طول کل زنجیره فرآیند، از بارش اولیه الکل تا استخراج و غلظت نهایی، این خط تجهیزات جامع راه حل های کاملی را به تولیدکنندگان TCM ارائه می دهد که مطابق با استانداردهای درجه دارویی ساخته شده اند.
