مخزن پرس داغ 1.0x2.0 متری

مخزن پرس داغ Nanquan 1.0x2.0m – دسته سانتریفیوژ

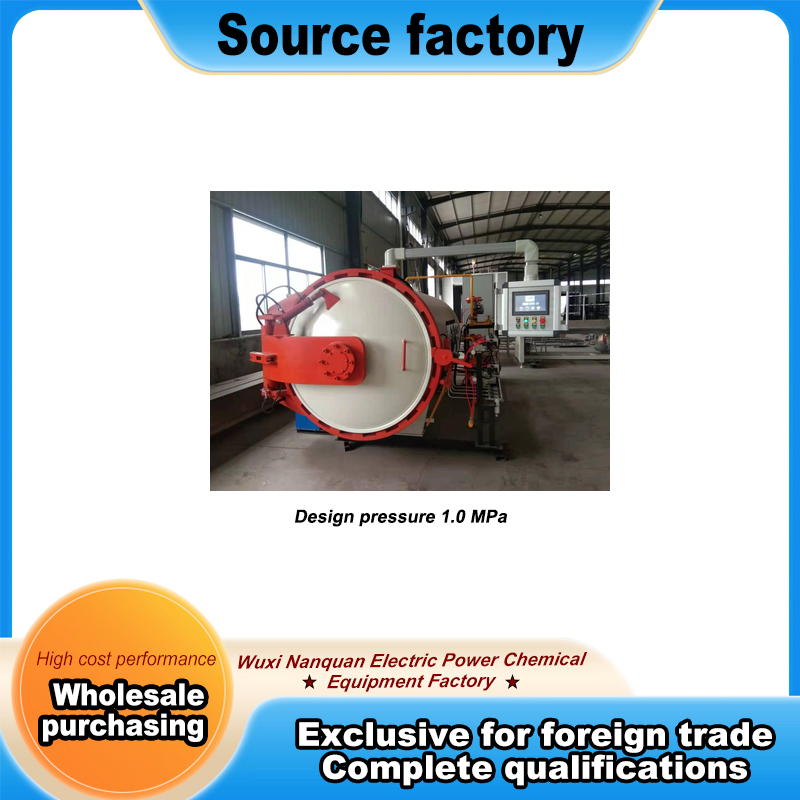

مخزن پرس داغ Nanquan با قطر داخلی موثر 1000 میلی متر و طول موثر 2000 میلی متر در رده سانتریفیوژ قرار دارد. این تجهیزات برای پخت مواد کامپوزیت تحت شرایط دما و فشار کنترل شده طراحی شده است. ساختار تک دری دسترسی به اتاق کار را فراهم می کند. طراحی عایق داخلی از مواد سازگار با محیط زیست با چگالی بالا برای حفظ راندمان حرارتی استفاده می کند. ساختار اصلی بدنه از فولاد Q345R استفاده می کند که استحکام و دوام خوبی را برای کاربردهای مخازن تحت فشار فراهم می کند. نمای بیرونی دارای پوشش پرایمر ضد زنگ می باشد و می توان آن را با توجه به نیاز مشتری با روکش بالایی تکمیل کرد. وزن تخمینی حمل و نقل 5000 کیلوگرم است.

مشخصات فنی کل پاکت عملیاتی را پوشش می دهد. فشار طراحی 1.0 مگاپاسکال و حداکثر فشار کاری 0.8 مگاپاسکال است. دمای طراحی 200 درجه سانتیگراد و حداکثر دمای کاری 180 درجه سانتیگراد است. نرخ گرمایش از 0 تا 3 درجه در دقیقه در شرایط بار خالی از دمای اتاق تا حداکثر دمای کاری متغیر است. نرخ سرمایش از 0 تا 3 درجه در دقیقه از حداکثر دمای کار تا 60 درجه سانتیگراد متغیر است. دقت کنترل فشار مثبت یا منفی 0.01 مگاپاسکال است. دقت کنترل دما میانگین مثبت یا منفی 3 درجه است. نرخ فشار در 0 تا 0.05 مگاپاسکال در دقیقه قابل تنظیم است. نرخ کاهش فشار در 0 تا 0.005 مگاپاسکال در دقیقه قابل تنظیم است. سطح صدای اگزوز صدا خفه کن کمتر از 75 dBA است. منبع هوای کنترلی به کیفیت بدون روغن خشک تمیز در 0.6 مگاپاسکال نیاز دارد.

سیستم گردش هوا از طراحی داکت دایره ای شکل استفاده می کند. یک عدد فن گردشی با قدرت موتور 3 کیلو وات در ولتاژ 380 ولت سه فاز 50 هرتز تعبیه شده است. موتور فن برای ایمنی از یک مهر و موم ضد انفجار استفاده می کند. واحد گرمایش از گرمایش الکتریکی از طریق لوله های گرمایش فولاد ضد زنگ استفاده می کند. یک بخاری با توان حرارتی کل 30 کیلو وات نصب شده است. بخاری در دم مخزن پرس داغ با چرخ‌های متحرک برای برداشتن آسان در حین نگهداری قرار دارد. یک تنظیم کننده قدرت منطقه گرمایش را با کنترل تناسب خطی از 0 تا 100 درصد خروجی کنترل می کند. این باعث گرمایش کارآمد و صرفه جویی در انرژی الکتریکی می شود.

سیستم خلاء از قبل با سه خط خلاء پیکربندی شده است. چهار پورت استخراج خلاء در اتصالات نر 1/2 اینچی NPT ارائه شده است. دو پورت اندازه گیری خلاء نیز ارائه شده است. خط اصلی خلاء از لوله کشی DN15 استفاده می کند. یک پمپ خلاء با نرخ استخراج قدرت موتور 2.2 کیلووات 6 متر مکعب در ساعت و فشار خلاء نهایی منفی 0.098 مگاپاسکال عرضه می شود. یک مخزن بافر خلاء گنجانده شده است. واحد فشار شامل دریچه های ورودی و خروجی اتوماتیک با کنترل متناسب از 0 تا 100 درصد خروجی می باشد. یک سوپاپ خروجی دستی برای عملیات پشتیبان ارائه شده است. یک سنسور فشار با دقت مثبت یا منفی 0.25 درصد فشار سیستم را کنترل می کند. سیستم ایمنی شامل مکانیزم های قفل کننده درب های مکانیکی و الکتریکی بادی است. هشدار بیش از حد دمای و اینترلاک هشدار بیش از فشار و اینترلاک گنجانده شده است. طراحی مخازن تحت فشار از استانداردهای GB پیروی می کند. سیستم تشخیص فشار هوای صفر از باز شدن درب زمانی که فشار هوا به سطح ایمن نرسیده است جلوگیری می کند.

واحد کنترل اتوماتیک دارای یک صفحه نمایش لمسی 10 اینچی برای رابط اپراتور است. این سیستم کنترل خودکار مخزن پرس داغ را به دنبال پارامترهای فرآیند پخت مواد مرکب فراهم می کند. سخت افزار کنترل شامل اجزای توزیع برق Allen Bradley PLC و استارت موتور می باشد. محفظه الکتریکی نما 12 دارای مدارشکن اصلی است. منبع تغذیه کنترل از ولتاژ DC 24 ولت استفاده می کند. واحد اندازه گیری دما شامل دو ترموکوپل هوا است که توسط کامپیوتر نظارت می شود. چهار سوکت ترموکوپل قطعه کار با ترموکوپل های نوع K برای نظارت کامپیوتری و جمع آوری داده ها ارائه شده است. دقت اندازه گیری مثبت یا منفی 1.1 درجه سانتیگراد است. کل برق مصرفی برای سیستم کامل تقریباً 55 کیلو وات است که شامل ایستگاه هیدرولیک پمپ خلاء فن گردشی واحد گرمایش و کمپرسور هوا می‌شود.
