میکسر امولسیون کننده برشی بالا

امولسیفایر برشی بالا - تجهیزات اختلاط و فیلتراسیون خشک کردن

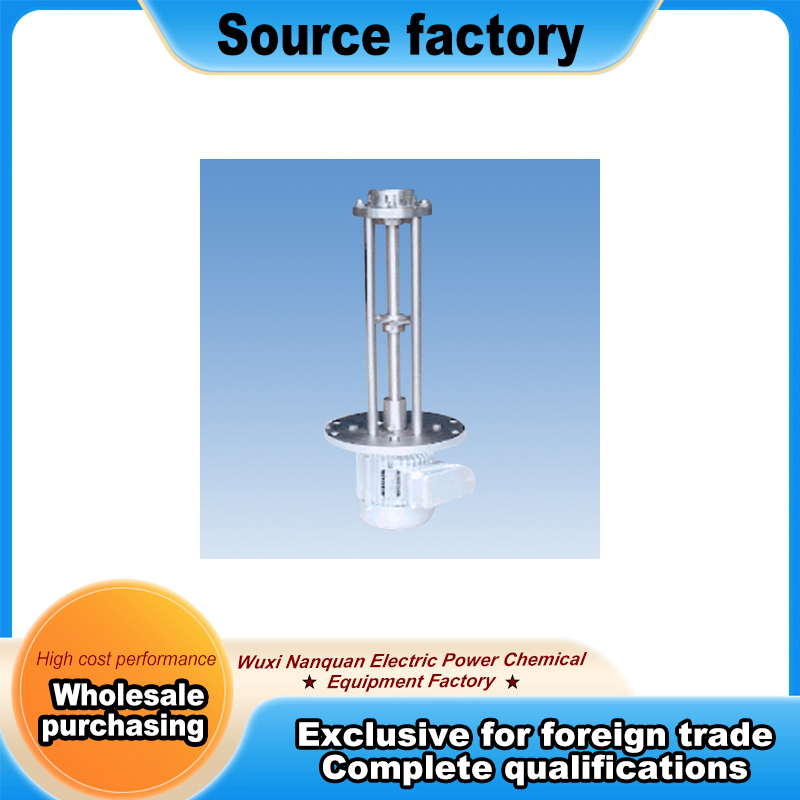

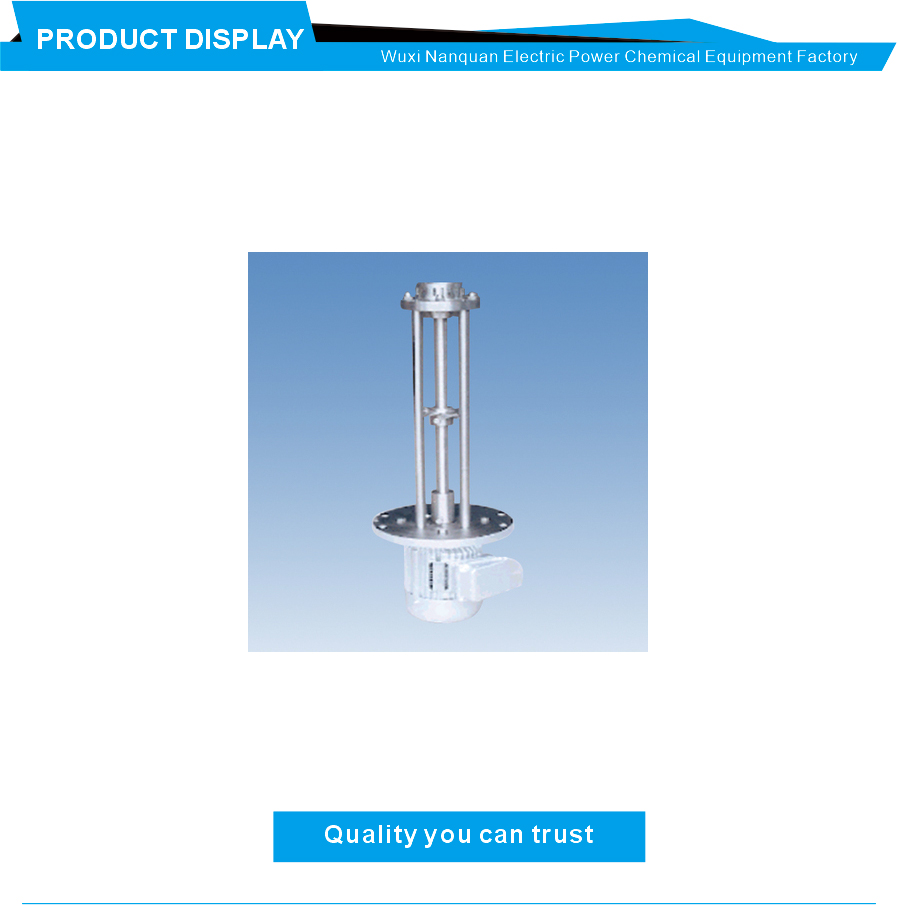

این امولسیفایر برشی بالا قطعه ای از تجهیزات پردازشی است که از فناوری معرفی شده ایالات متحده ساخته شده است. این واحد در دسته تجهیزات خشک کردن و اختلاط و فیلتراسیون قرار می گیرد. این دستگاه خشک کن نیست و فیلتراسیون را انجام نمی دهد. به زیرگروه اختلاط این طبقه بندی تعلق دارد. سازنده بیان می کند که این محصول دارای ساختار مخلوط منحصر به فرد و عملکرد سنگ زنی متمایز است. روتور و استاتور با یک تناسب دقیق ماشینکاری می شوند. این تلرانس نزدیک بین قسمت های دوار و ثابت، نیروهای برشی شدیدی را ایجاد می کند. به گفته سازنده، مواد پردازش شده چندین صد هزار رویداد برشی با سرعت بالا را در دقیقه تجربه می کنند. ادعا می شود که این نرخ برشی برای اکثر کاربردهای امولسیون سازی و پخش کننده کافی است.

برای خریدارانی که نیاز به ترکیب پودر خشک دارند، این امولسیفایر مناسب نیست. خشک کن خلاء دستگاه مناسبی برای خشک کردن پودرهای مرطوب تحت خلاء با عمل غلتشی ملایم خواهد بود. این تجهیزات رطوبت را از بین می برد در حالی که این امولسیفایر فقط با مواد حاوی مایع کار می کند. برای کاربردهایی که هم به اختلاط با برش بالا و هم به دانه بندی نیاز دارند، یک گرانول کننده برش بالا میکسر از سایر تامین کنندگان موجود است. آن دستگاه ترکیب مرطوب را با عمل خردکن برای تشکیل گرانول های مرطوب ترکیب می کند. این امولسیفایر ادعای هیچ گونه قابلیت دانه بندی ندارد. امولسیون و پراکندگی ریز تولید می کند اما گرانول تولید نمی کند. برای نیازهای فیلتراسیون مایع، یک محفظه فیلتر کارتریج به عنوان یک واحد پایین دست جداگانه استفاده می شود. آن محفظه کارتریج های فیلتر قابل تعویض را در خود جای می دهد. این امولسیفایر هیچ عملکرد فیلتراسیونی را انجام نمی دهد.

این دستگاه دارای سه سر استاتور قابل تعویض است. هر سر استاتور هندسه متفاوتی برای کاربردهای مختلف دارد. سازنده بیان می کند که این سه هد زمینه کاربردی گسترده ای را پوشش می دهند. کاربردها شامل امولسیون و چسب می باشد. طبق ادعای سازنده، هر فرآیندی که نیاز به مخلوط کردن امولسیون کننده پراکنده، معلق یا حل کردن آسیاب دارد، می تواند به سرعت تکمیل شود. کاربر می تواند سر استاتور مناسب را بر اساس نیاز فرآیند خاص انتخاب کند. یک سر استاتور درشت ممکن است برای مخلوط کردن و انحلال اولیه استفاده شود. یک سر استاتور متوسط ​​ممکن است برای امولسیون سازی عمومی استفاده شود. یک سر استاتور ریز ممکن است برای همگن سازی و کاهش اندازه ذرات به سطوح زیر میکرونی استفاده شود.

تجهیزات در سه پیکربندی نصب ارائه شده است. اولی یک نوع ثابت است که در آن امولسیفایر به طور دائم روی یک طبقه یا سکو نصب می شود. نوع دوم یک نوع بالابر متحرک است که در آن واحد بر روی چرخ ها یا چرخ ها با ستون بالابر نصب می شود. این به اپراتور اجازه می دهد تا امولسیفایر را بین مخازن اختلاط مختلف حرکت دهد. سومین نوع بالابر پنوماتیکی است که در آن حرکت بالابر توسط هوای فشرده تامین می شود. بالابر پنوماتیکی حرکت عمودی صاف را ارائه می دهد و برای کاربردهایی که کارکرد بدون جرقه ترجیح داده می شود مناسب است. مکانیسم بالابر، سر امولسیفایر را از ظرف برای تمیز کردن تغییرات یا نگهداری مخزن بلند می کند.

ساختار اختلاط منحصر به فرد ذکر شده توسط سازنده احتمالاً به آرایش استاتور روتور اشاره دارد. روتور در داخل استاتور ثابت با سرعت زیاد می چرخد. تناسب دقیق بین آنها یک شکاف برشی بسیار کوچک ایجاد می کند. مواد به صورت محوری به مجموعه استاتور روتور کشیده می شوند و به صورت شعاعی با سرعت بالا خارج می شوند. هنگامی که ماده از شکاف برشی عبور می کند، نیروهای مکانیکی و هیدرولیکی شدیدی را تجربه می کند. اندازه قطرات و ذرات کاهش می یابد. سه سر استاتور شدت برش و الگوهای جریان متفاوتی را ارائه می دهند. کاربران باید هر هد را با محصول خاص خود آزمایش کنند تا مشخص کنند کدام یک نتیجه مطلوب را می دهد.

سازنده اطلاعات فنی خاصی را در این توضیحات ارائه نمی دهد. هیچ سرعت روتور بر حسب دور در دقیقه داده نمی شود. هیچ محدوده قدرت موتور ذکر نشده است. هیچ محدوده ظرفیتی در لیتر در هر بسته یا لیتر در ساعت برای عملیات خطی ذکر نشده است. هیچ ماده ساختمانی برای قطعات خیس شده مشخص نشده است. هیچ ابعاد یا وزنی ارائه نشده است. در مورد انواع مهر و موم اطلاعاتی داده نشده است. خریداران باید قبل از سفارش، برگه اطلاعات فنی کامل را از سازنده درخواست کنند. این برگه داده باید شامل حداکثر و حداقل اندازه دسته ای توان موتور توصیه شده برای ویسکوزیته های مختلف ابعاد شکاف سر استاتور و سرعت های کاری توصیه شده باشد.

نرخ برش ادعایی چند صد هزار رویداد در دقیقه یک بیانیه کیفی است. نرخ برش واقعی به سرعت نوک روتور و ابعاد شکاف برشی بستگی دارد. برای یک امولسیفایر معمولی با برش بالا با قطر روتور 50 تا 200 میلی متر و سرعت روتور 3000 دور در دقیقه سرعت نوک روتور تقریباً 8 تا 30 متر در ثانیه است. در این سرعت ها تعداد رخدادهای برشی در دقیقه با تعداد دندانه های روتور و استاتور و سرعت چرخش تعیین می شود. سازنده این مقادیر را مشخص نمی کند. خریداران باید قبل از خرید تجهیزات در مقیاس تولید، عملکرد را از طریق آزمایش با محصول خود تأیید کنند.

از کاربردهای این امولسیفایر می توان به ساخت امولسیون روغن در آب و امولسیون آب در روغن اشاره کرد. برای امولسیون‌های روغن در آب مانند نوشیدنی‌های شیر و لوسیون‌های آرایشی، امولسیفایر قطرات کوچک روغنی را ایجاد می‌کند که در یک فاز آب مداوم پراکنده می‌شوند. برای امولسیون های آب در روغن مانند کره و برخی از کرم های پوستی، امولسیفایر قطرات آب کوچکی ایجاد می کند که در یک فاز روغنی مداوم پراکنده می شوند. انتخاب سر استاتور بر اندازه قطرات نهایی تأثیر می گذارد. عملکرد آسیاب ذکر شده توسط سازنده احتمالاً به توانایی شکستن ذرات نرم جامد یا آگلومره اشاره دارد. این امولسیفایر برای مواد کریستالی سخت یا قطعات جامد بزرگ طراحی نشده است. یک آسیاب کلوئیدی یا آسیاب مهره ای برای چنین موادی مورد نیاز است.

سه نوع نصب هر کدام مزایایی دارند. نصب ثابت کم‌هزینه‌ترین و پایدارترین است، اما فاقد انعطاف‌پذیری است. نصب آسانسور متحرک انعطاف پذیری را برای سرویس دهی به کشتی های متعدد ارائه می دهد، اما به فضای کف برای جابجایی و ذخیره سازی نیاز دارد. نصب آسانسور پنوماتیک عملکرد نرمی را ارائه می دهد و برای محیط های ضد انفجار زمانی که به جای موتور الکتریکی با موتور هوا ترکیب می شود مناسب است. توضیح مشخص نمی کند که آیا نسخه بالابر پنوماتیکی از موتور هوا یا درایو پنوماتیک برای روتور نیز استفاده می کند. خریداران باید این موضوع را با سازنده روشن کنند. موتور الکتریکی با بالابر پنوماتیک رایج است اما ممکن است خود موتور در برابر انفجار مقاوم نباشد مگر اینکه مشخص شود.

سازنده بیان می کند که این محصول جدید و توسعه یافته از فناوری ایالات متحده است. این نشان دهنده تأثیر طراحی از سوی تولیدکنندگان میکسر برش بالا آمریکایی است. با این حال، هیچ نام تجاری یا شماره ثبت اختراع خاصی در ایالات متحده ذکر نشده است. خریداران نباید هیچ گونه مجوز یا گواهینامه ای از شرکت های آمریکایی دریافت کنند. این تجهیزات توسط فروشنده با استفاده از تفسیر آنها از فناوری ایالات متحده تولید می شود. عملکرد باید بر اساس آزمایش واقعی ارزیابی شود نه بر اساس ادعاهای فناوری. به خریداران توصیه می شود با استفاده از یک واحد مقیاس کوچک با شرایط محصول و فرآیند خود، درخواست آزمایش آزمایشگاهی کنند. آزمایش باید زمان پردازش اندازه نهایی ذرات یا قطرات و افزایش دما را در طول عملیات اندازه گیری کند.

برای نصب، نوع ثابت نیاز به یک پایه محکم یا ساختار پشتیبانی دارد. نوع بالابر متحرک به سطح کف صاف و ترمز روی چرخ ها برای جلوگیری از حرکت در حین کار نیاز دارد. نوع بالابر پنوماتیکی نیاز به تامین هوای فشرده با فشار و دبی کافی دارد. منبع هوا باید تمیز و خشک باشد تا از آسیب به سیلندرهای پنوماتیک جلوگیری شود. همه انواع نیاز به منبع الکتریکی مطابق با رتبه موتور دارند. سازنده باید نقشه های الکتریکی و دستورالعمل های نصب را ارائه دهد. چنین مستنداتی در منبع منبع گنجانده نشده است. خریداران باید قبل از نصب این مدارک را درخواست کنند.

الزامات نگهداری شامل بازرسی منظم روتور و استاتور برای سایش است. تناسب دقیق بین این قطعات برای عملکرد برشی بسیار مهم است. با سایش روتور و استاتور، شکاف برشی افزایش یافته و عملکرد کاهش می یابد. قطعات فرسوده باید تعویض شوند. مهر و موم ها باید در فواصل منظم از نظر نشتی بررسی شوند. سه سر استاتور قابل تعویض نیاز به تمیز کردن بین تغییرات محصول دارند تا از آلودگی متقاطع جلوگیری شود. مکانیزم بالابر برای انواع بالابر متحرک و پنوماتیک نیاز به روغن کاری و بازرسی دوره ای دارد. سازنده باید یک کتابچه راهنمای تعمیر و نگهداری با شماره قطعه برای اقلام جایگزین ارائه کند. خریداران باید قبل از خرید این راهنما را درخواست کنند.
