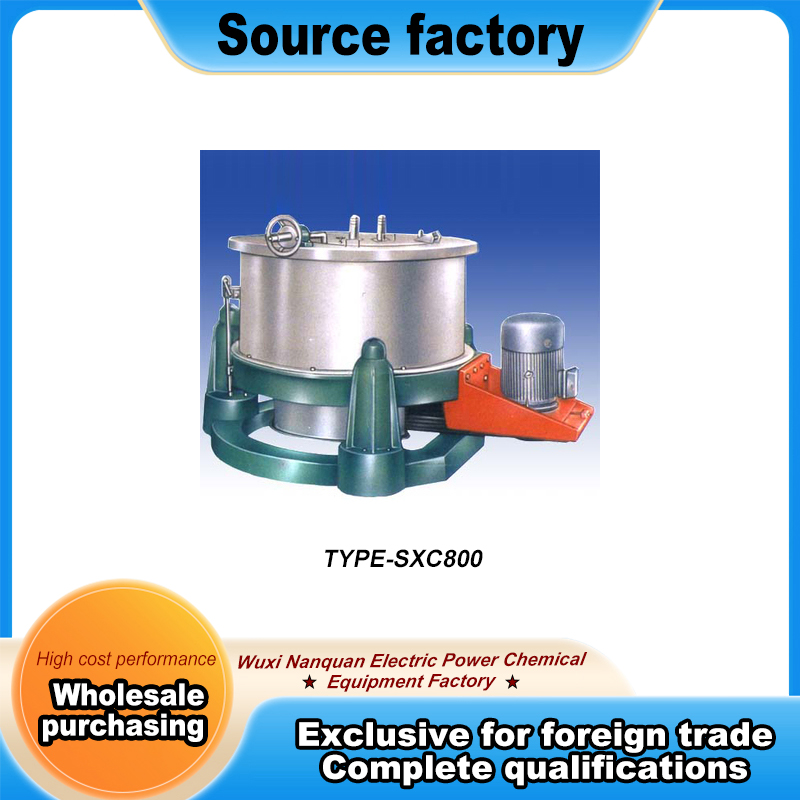

سانتریفیوژ ته نشینی سه پا SXC800

سانتریفیوژ رسوبی تخلیه دستی SXC Three Foot Bottom – دسته سانتریفیوژ

سانتریفیوژ ته نشینی تخلیه دستی سه پا SXC به دسته سانتریفیوژ تعلق دارد. این سری دارای یک درام دیواری محکم و بدون سوراخ است. طراحی درام شرایط جریان آرام را در حین کار ایجاد می کند. جریان آرام یعنی مایع در لایه های موازی صاف و بدون تلاطم حرکت می کند. این الگوی جریان برای رسوب‌گذاری ایده‌آل است زیرا به ذرات اجازه می‌دهد بدون اینکه توسط گرداب‌ها یا گرداب‌ها مختل شوند، ته نشین شوند. ساختار دیوار جامد به این معنی است که هیچ مایعی از دیواره درام عبور نمی کند. در عوض تمام مایع در داخل باقی می ماند تا زمانی که دستگاه متوقف شود. این طراحی اساساً با سانتریفیوژهای فیلتر که در آن مایع از یک صفحه نمایش یا پارچه فیلتر عبور می کند متفاوت است. سانتریفیوژ SXC برای مواد ذرات ریز مناسب است. همچنین برای کاربردهای جداسازی مایع جامد که بازسازی مواد جامد پس از فیلتراسیون دشوار است، به خوبی کار می کند. هنگامی که رسانه فیلتر به سرعت مسدود می شود یا نمی توان به طور موثر تمیز کرد، این سانتریفیوژ ته نشینی یک راه حل جایگزین ارائه می دهد. این دستگاه الزامات طراحی GMP برای کاربردهای دارویی و غذایی را برآورده می کند.

جدول فنی سه مدل SXC800 SXC1000 و SXC1250 را پوشش می دهد. قطر درام از 800 میلی متر در کوچکترین مدل به 1250 میلی متر در بزرگترین مدل افزایش می یابد. ارتفاع موثر درام در SXC800 420 میلی متر در SXC1000 400 میلی متر و در SXC1250 500 میلی متر است. ظرفیت وزن شارژ از 140 کیلوگرم در SXC800 تا 420 کیلوگرم در SXC1250 متغیر است. سرعت درام از 1200 دور در دقیقه در کوچکترین مدل تا 900 دور در دقیقه در بزرگترین مدل متغیر است. درام های بزرگتر به دلیل نیروهای گریز از مرکز بالاتر که در همان دور در دقیقه ایجاد می شوند کندتر می چرخند. حجم کار از 100 لیتر در SXC800 تا 280 لیتر در SXC1250 متغیر است. قدرت موتور با اندازه مدل از 5.5 کیلووات به 7.5 کیلووات تا 15 کیلووات افزایش می یابد. ضریب جداسازی از 645 تا 560 تا 566 متغیر است. SXC800 دارای بالاترین ضریب جداسازی در 645 است که قوی ترین نیروی ته نشینی را برای ذرات ریز فراهم می کند. وزن دستگاه از 1800 کیلوگرم تا 2600 کیلوگرم تا 4000 کیلوگرم متغیر است. ابعاد خارجی طول عرض ارتفاع نیز با اندازه مدل افزایش می یابد. ابعاد SXC800 1950 در 1550 در 1250 میلی متر است. ابعاد SXC1250 2550 در 1980 در 1600 میلی متر است.

سیستم تعلیق سه پایه عملکرد پایدار را در تمام محدوده های سرعت فراهم می کند. سه پایه روی فنرها یا بافرهای لاستیکی که لرزش را جذب می کنند نصب می شوند. این ایزولاسیون از انتقال نیروی لرزش دستگاه به کف ساختمان جلوگیری می کند. این طراحی همچنین درام را در هنگام چرخش در مرکز نگه می دارد که باعث کاهش سایش یاتاقان و افزایش عمر دستگاه می شود. ویژگی تخلیه دستی پایین به اپراتور اجازه می دهد تا مواد جامد ته نشین شده را پس از توقف دستگاه خارج کند. اپراتور پس از باز کردن درگاه تخلیه از پایین به درام دسترسی پیدا می کند. این ترتیب تخلیه پایین با سانتریفیوژهای تخلیه بالا که در آن اپراتور باید به داخل درام برسد متفاوت است. دسترسی پایین اغلب ارگونومیک تر است به خصوص برای اندازه های درام بزرگتر. اپراتور می تواند در حالی که کیک جامد را خارج می کند در یک موقعیت راحت بایستد. اندازه پورت تخلیه به گونه ای است که امکان حذف کامل تمام مواد ته نشین شده را فراهم می کند. برای اکثر عملیات تخلیه نیازی به ابزار خاصی نیست. عملکرد دستی به اپراتور کنترل کامل بر روی مقدار مواد جامد برای حذف و نحوه تمیز کردن کامل درام بین دسته ها را می دهد.

درام جداره جامد بدون سوراخ مزایای متعددی برای کاربردهای ته نشینی دارد. سطح صاف داخلی هیچ مکانی برای گرفتن یا تجمع ذرات فراهم نمی کند. شرایط جریان آرام درون درام به ذرات اجازه می دهد تا مسیرهای ته نشینی طبیعی را بدون تداخل دنبال کنند. ذرات ریز که ممکن است از یک پارچه فیلتر عبور کنند به طور کامل در یک سانتریفیوژ ته نشینی نگهداری می شوند. تنها مورد نیاز نیروی گریز از مرکز کافی و زمان کافی برای حرکت ذرات به دیواره درام است. راندمان جداسازی به تفاوت چگالی اندازه ذرات بین ویسکوزیته مایع جامد و مایع و زمان کار بستگی دارد. ذرات کوچکتر به فاکتورهای جداسازی بالاتر یا زمان پردازش طولانی تری نیاز دارند. سری SXC با فاکتورهای جداسازی از 560 تا 645 به طور موثر ذرات ریز را کنترل می کند. طراحی دیوار جامد نیز نیاز به جایگزینی مدیا فیلتر را برطرف می کند. کیسه های فیلتر یا پارچه های فیلتر نیازی به تعویض یا تمیز کردن ندارند. این امر هزینه های عملیاتی مداوم را کاهش می دهد و مشکل دفع ضایعات رسانه های فیلتر استفاده شده را از بین می برد.

سانتریفیوژ SXC به طور خاص برای برنامه هایی توصیه می شود که رسانه های فیلتر ضعیف بازسازی می شوند. برخی از مواد پارچه‌ها را تقریباً فوراً فیلتر می‌کنند. منافذ مسدود می شوند و مایع نمی تواند از آن عبور کند. مواد دیگر به محیط فیلتر می چسبند و نمی توان آنها را به طور کامل جدا کرد. این منجر به کاهش نرخ جریان و تغییرات مکرر رسانه می شود. سانتریفیوژ ته نشینی به طور کامل از این مشکلات جلوگیری می کند. هیچ فیلتری برای کور یا مسدود کردن وجود ندارد. ذرات جامد به سادگی در مقابل دیواره درام تحت نیروی گریز از مرکز قرار می گیرند. کیک ته نشین شده را می توان به صورت دستی بعد از هر دسته جدا کرد. این دستگاه همچنین برای مواد ذرات ریز که از پارچه های فیلتر استاندارد عبور می کنند مناسب است. ذرات کوچکتر از اندازه منافذ فیلتر از پارچه عبور می کنند و فیلتر را آلوده می کنند. در یک سانتریفیوژ ته نشینی، در صورتی که فاکتور جداسازی و زمان کافی باشد، حتی ذرات زیر میکرونی نیز می توانند جذب شوند. طراحی درام جریان آرام فاصله سفر ذرات را قبل از رسیدن به دیوار به حداکثر می‌رساند که کارایی جداسازی را بهبود می‌بخشد. ساختار ساده سانتریفیوژ SXC به این معنی است که تعداد کمی از قطعات ممکن است خراب شوند. اجزای اصلی درام، محور محرک، بلبرینگ موتور و سیستم تعلیق سه پا هستند. تعمیرات در صورت نیاز ساده است. مکانیزم تخلیه دستی هیچ محرک پیچیده یا سیستم های هیدرولیکی ندارد. این سادگی به قابلیت اطمینان بالا و هزینه های نگهداری پایین ترجمه می شود.

کاربردهای سانتریفیوژ SXC شامل تولید واسطه دارویی است که در آن ذرات کاتالیست ریز باید از مخلوط های واکنش حذف شوند. در صنایع شیمیایی، دوغاب های رنگدانه را در جایی که ذرات رنگدانه برای فیلترهای معمولی بسیار ریز هستند، کنترل می کند. این دستگاه محلول های پلیمری حاوی ذرات مونومر واکنش نداده را شفاف می کند. در فرآوری مواد غذایی، سلول های مخمر را از آبگوشت های تخمیر جدا می کند. طراحی دیوار جامد از عبور مخمر مانند برخی از پارچه های فیلتر جلوگیری می کند. این سانتریفیوژ همچنین برای شفاف سازی آب میوه در جایی که ذرات پکتین و ریزه های پالپ باید حذف شوند، کار می کند. طراحی سازگار با GMP امکان استفاده در تولید مواد فعال دارویی را فراهم می کند. این دستگاه موادی مانند دوغاب دی اکسید تیتانیوم، سوسپانسیون های کربنات کلسیم و رسوب های مختلف هیدروکسید فلز را پردازش می کند. جداسازی صرفاً با تفاوت چگالی اتفاق می‌افتد نه با حذف اندازه. بنابراین حتی ذرات بسیار کوچکتر از کوچکترین اندازه منافذ فیلتر را می توان گرفت. اپراتور وضوح نهایی را با تنظیم زمان پردازش کنترل می کند. زمان پردازش طولانی تر ذرات ریزتر را حذف می کند. زمان های کوتاه تر، مقداری ریز در مایع باقی می ماند. این قابلیت تنظیم به اپراتور انعطاف پذیری برای برآوردن مشخصات محصول مختلف می دهد. سانتریفیوژ SXC حجم دسته ای از 100 تا 280 لیتر در هر سیکل را کنترل می کند. بسته به ویژگی های مواد و در دسترس بودن اپراتور می توان چرخه های متعدد را در روز اجرا کرد. تخلیه دستی در هر بسته فقط چند دقیقه طول می کشد. طراحی سه پا در اکثر تاسیسات به پایه خاصی نیاز ندارد. کف بتنی هموار با ضخامت کافی برای تحمل وزن دستگاه به اضافه وزن بار کامل مواد کافی است. الزامات الکتریکی با درجه قدرت موتور در هر مدل مطابقت دارد. سانتریفیوژ باید با فاصله کافی در اطراف همه طرف برای کار و نگهداری نصب شود. ناحیه تخلیه پایین به فضایی برای یک ظرف جمع آوری نیاز دارد. اپراتورها باید برای بازرسی و تمیز کردن درام به بالای دستگاه دسترسی داشته باشند. اگر مواد در حین کار بخار تولید می کنند باید تهویه ایجاد شود. سانتریفیوژ SXC یک راه حل ساده قابل اعتماد برای ته نشینی ذرات ریز ارائه می دهد که در آن فیلتراسیون دشوار یا غیر عملی است. طراحی جریان آرام درام دیواری جامد و انطباق با GMP آن را برای صنایع تحت نظارت مانند داروسازی و تولید مواد غذایی مناسب می کند.
